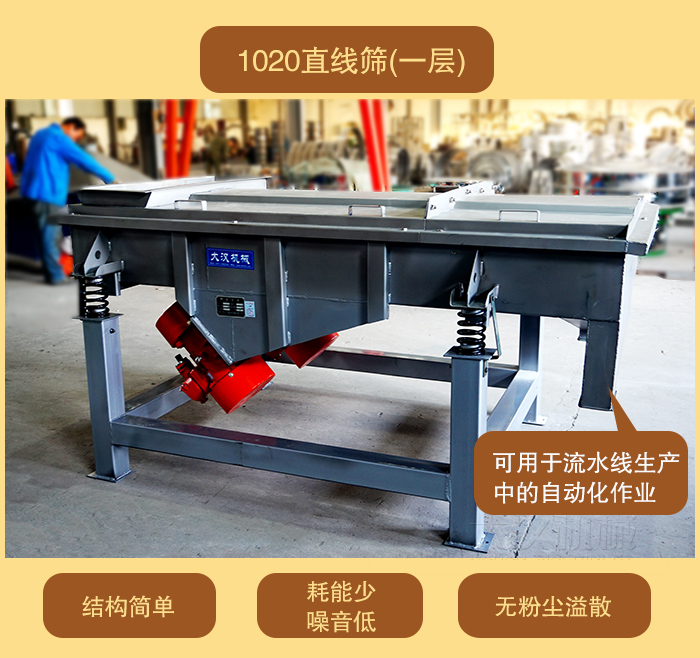

1020直線振動篩結構說明

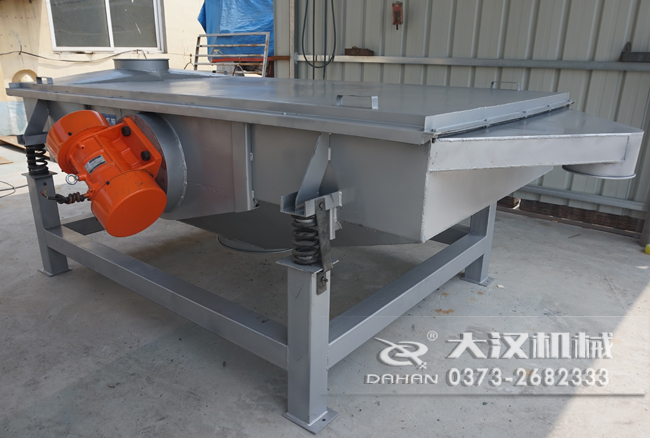

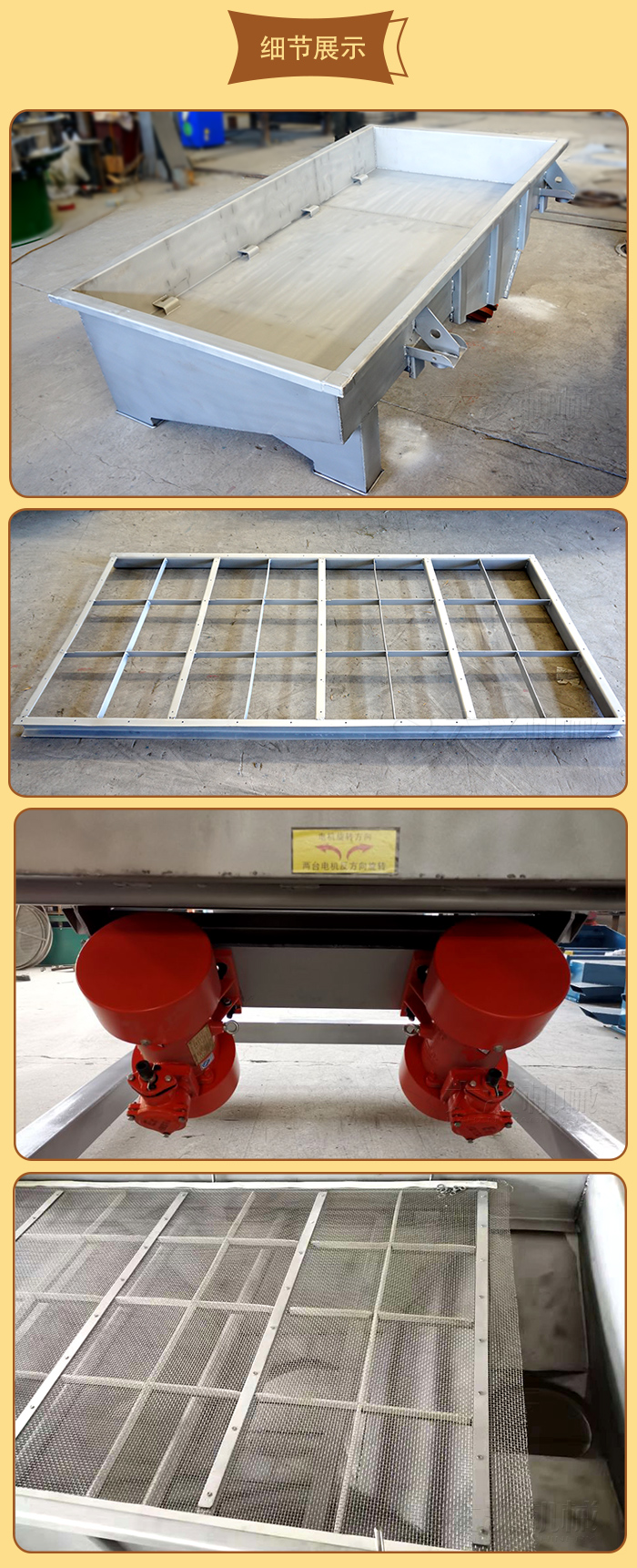

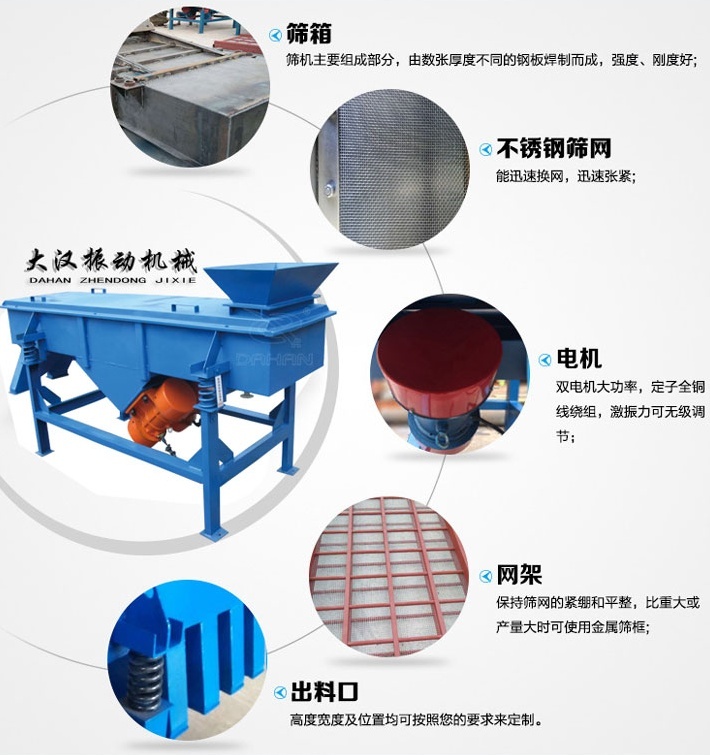

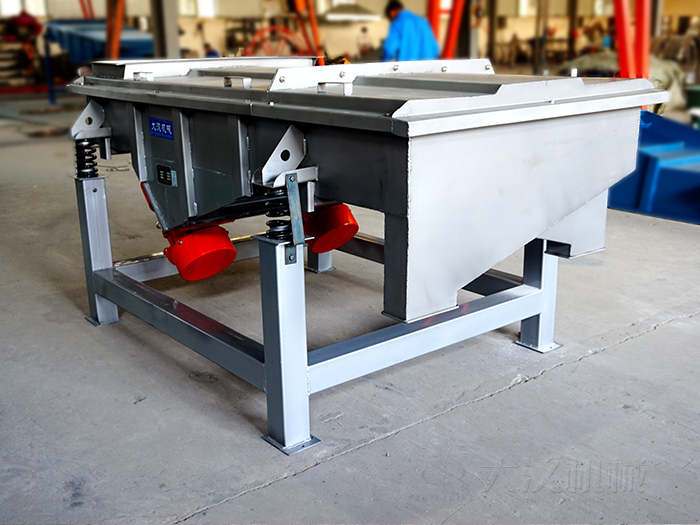

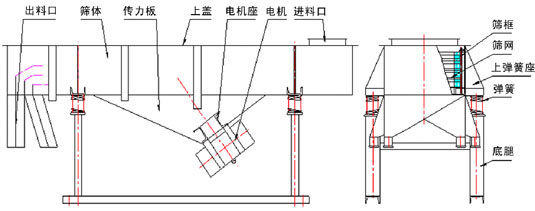

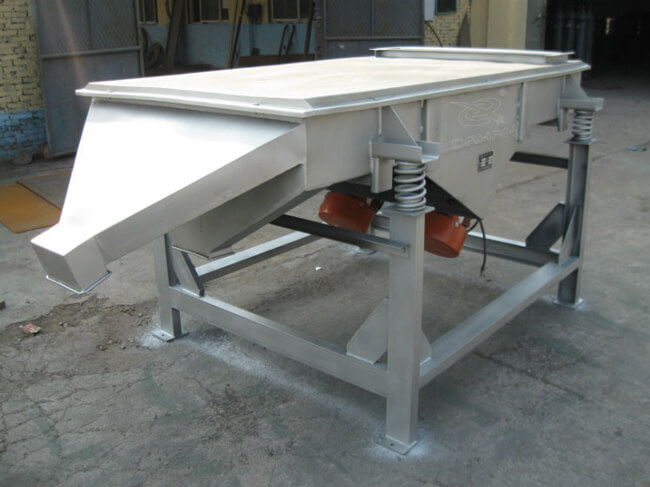

本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

4、振動電機(使用與維修方法詳見振動電機使用說明書)。

5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

1020直線振動篩安裝調試與使用

該設備應固定在專用地基上，由預埋螺栓固定。如不打?qū)Ｓ玫鼗瑧?yīng)在工作臺與設備機座之間敷設防振橡膠板，在使用前必須給設備配置安全可靠的接地保護線.。

注意：設備安裝到位后，開機前必須將運輸時用來固定篩體和機座的裝置拆掉。

新篩機安裝好以后，應按以下要求檢查：

1、檢查振動電機繞組對地的絕緣電阻，若＜20MΩ必須烘干后方能使用。

2、篩體和機座上、下彈簧座圈上，彈簧應完全垂直嵌入彈簧座圈，以保證篩體平衡，篩機的振動部分切勿與機外其它物體有任何硬性連接或接觸。

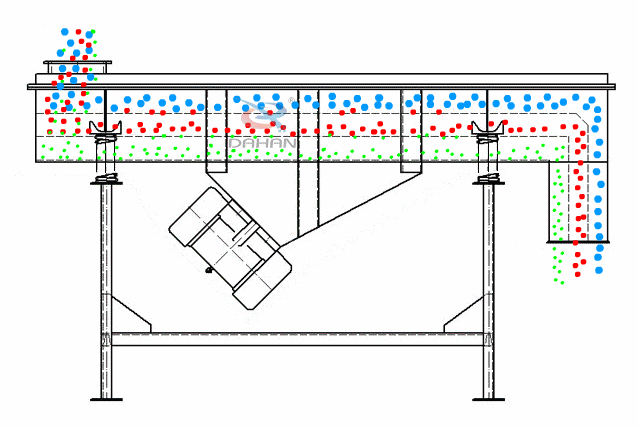

3、閉合電源開關，確認振動電機同步反向旋轉，進行10-20分鐘空運轉，設備在運行時如有異常聲音，應迅速關機進行檢查處理。設備運轉正常后，可將少量需篩分的物料通過進料口設入篩機內，確認物料向出料口方向行進，然后逐漸增加到所需和所能承受的給料量。

4、篩分物料時，應在進料口將物料均勻投入，保證篩面上的物料均勻分布。物料下落時，不得有大的沖擊，以免損壞篩網，特殊情況下（如物料粒度相差懸殊大、物料比重大等）應在進料口上加一層較粗的篩網作緩沖。

5、用戶可根據篩機的層數，物料比重不同來增減篩機的激振力（通過調節振動電機兩端偏心重錘的夾角來增減激振力），使篩機達到佳的篩分效果。

6、設備在停機時產生瞬間的共振區，此時振幅和噪聲會明顯增大，屬正常現象，設備在開停機前，篩面上不得有存留物料，篩網需經常檢查是否張緊、破損，如有破損要即時更換。
