當前位置:首頁 > 產品中心 >頂擊式振篩機
頂擊式振篩機

頂擊式振篩機

頂擊式振動篩又叫做頂擊式標準振動篩簡稱頂擊篩,具備頂擊和往復兩種振動,下料快、不易堵塞篩面

0-0.038篩孔直徑(mm):

147頂擊次數(次/分):

1-7層數(層)

特點:同時具備頂擊和往復兩種振動方式,不易堵塞,更適合精細、有粘性的物料

適用:適用于普通磨料粒度組成檢查、超硬材料生產分級及料度組成檢查

廠家微信

廠家直銷
一對一指導
上門安裝
質保1年

全國統一銷售熱線0373-2682 333

免費獲取報價

一、頂擊式振篩機介紹

頂擊式標準振篩機又名頂擊式標準震篩機,頂擊式振篩機配套試驗篩規格為¢200mm。符合建材、地質、交通,化工等等行業有關測試規范和要求。利用偏心的原理使機器的平臺面發生有規律震動和頂擊,主要配套標準分樣篩使用,代替手工篩,篩分物料的級別。具有時間標準、力度、頻率均勻的優點以達到良好的篩分效果。

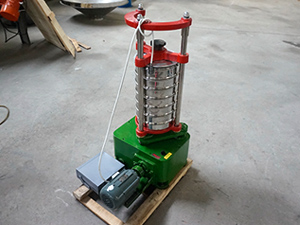

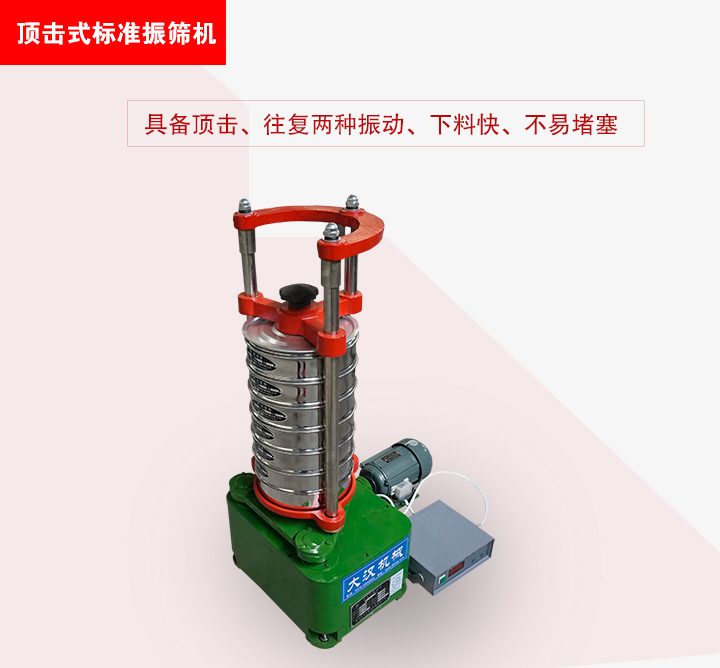

產品介紹圖片

頂擊式標準振篩機

二、頂擊式振篩機參數

型號 名稱 單位 數值
01 篩子直徑 厘米 20
02 可配篩子層數 7
03 篩子孔徑 毫米 0-0.038
04 搖動次數 次/分 221
05 頂擊次數 次/分 147
06 回轉半徑 毫米 12.5
07 頂擊落距 毫米 10mm
08 電機功率 千瓦 0.38
09 電源電壓 380
10 電機轉速 轉/分 2800
11 機器重量 公斤 120
12 外形尺寸 毫米 586*370*952

三、頂擊式振篩機工作原理

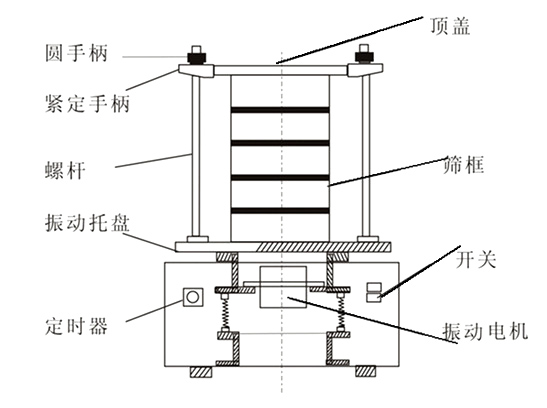

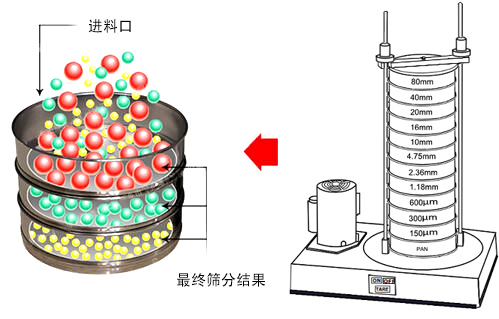

頂擊式振篩機原理圖

頂擊式振篩機有電動機通過傳動軸,蝸輪付帶動擺動架上的主偏心軸旋轉,從而又連帶動其他兩個付偏心軸回轉使整個篩組的擺動得到半徑,也等于偏心距的平面周圍擺動,同,同時帶動頂桿齒輪轉動,頂擊頂蓋,使試驗篩、分樣篩中的物料篩分。

四、頂擊式振篩機結構圖

產品結構組成圖

頂擊式振篩機主要元器件:電動機,開關,電容,定時器,下箱體,齒輪軸,雙聯齒輪,擺動盤,導桿,夾緊架殼體

回轉機構: 裝在上箱體上的電機和小齒輪帶動雙聯齒輪及齒輪轉動,主偏心軸同時轉動,引發擺動盤副偏心軸等,作半徑12.5的回轉搖動,通過支撐桿等帶動篩子托盤及篩子等同步回轉搖動。

頂擊機構:在機器回轉機構運動的同時,裝在擺盤軸蓋上的鍵帶動上凸輪軸旋轉;由于上突軸與下凸輪軸之間的轉速差,有效地使上凸輪軸上端,每分鐘頂擊篩子托盤等作上下運動147次。

夾緊機構:當篩子等裝上機后,按順時針方向旋轉旋鈕,錐螺母沿軸向上移,同時,長短撐桿向外伸長,從而撐住導桿,并用板桿(附件)插入旋鈕孔中,扳緊,即可達到可靠固定篩蓋等目的;反向旋轉旋鈕即可松下。

外形材料:鑄鐵底座,噴綠漆,鑄鐵臺面,固定鋼桿

動力部件:帶電容電動機

震動及頂擊部件:偏心輪,彈簧,擺盤軸,上突軸與下凸輪軸

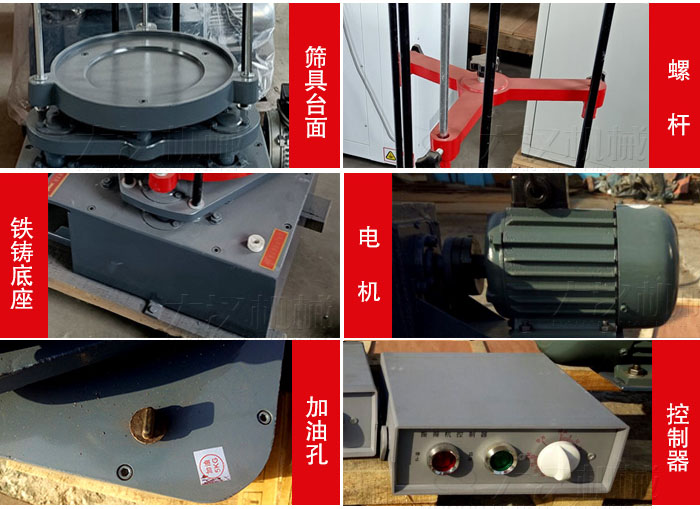

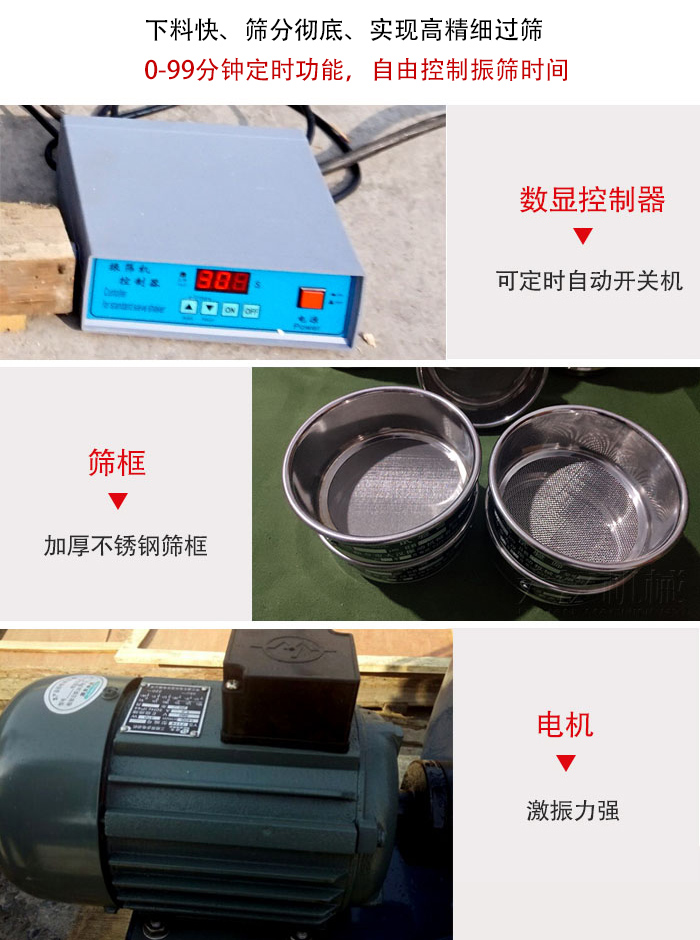

頂擊式振篩機產品細節

五、頂擊式振篩機特點

產品特點

1、物料在篩子的往復運動和錘鐵的頂擊作用下,按篩孔大小進行篩分和檢查。

2、在工作過程中同時具備往復振動和頂擊振動兩種形式,加快物料下料速度,物料不易堵塞。

3、可定時控制篩分時間,定時范圍0-99分鐘,篩分數據準確。

4、可配套200mm或300mm試驗篩,裝夾靈活,夾緊牢固。

六、頂擊式振篩機應用行業

頂擊式振篩機適用于建筑、公路,地質、冶金、化工、煤炭、磨料、食品、飼料,醫藥等部門的實驗室或化驗室對顆粒物料進行篩分分析,該機可以配各種規格的方孔、園孔標準套篩,是生化實驗室、分析室、教育科研的必備設備。

頂擊式振篩機適用范圍

七、頂擊式振篩機注意事項

頂擊式振篩機使用注意事項

八、頂擊式振篩機使用說明

1、在按放篩子時,應按照篩孔大小順序迭放,同時另加一個篩子底盤。

2、將需篩分化驗的物料倒入上層的篩子內,蓋好篩蓋然后按放在振擺儀承篩座內。

3、反時轉夾篩盤上的膠木手柄,將整個夾篩盤向下滑在套篩上,然后,再順時針旋轉夾篩盤上膠木柄,其內的頂桿軸夾緊承座,把整套分樣篩固緊。

4、把振擺儀上的定時器旋鈕撥到篩析所需時間,打開電源開關,振擺就會開始篩轉式的工作。

5、待定時器到達先定時間的定位,振擺儀自動停止工作。

6、反時針旋轉夾篩盤上的膠木手柄將央篩盤松開并向上提,固定在滑套上,取下分樣篩。依次將需析后殘留在各號篩子內的物粒用天平稱重到檢析比例。

7、初次工作時無上下震動,因電機倒轉,請將電源線頭調換一下。

8、工作結束關閉電源。

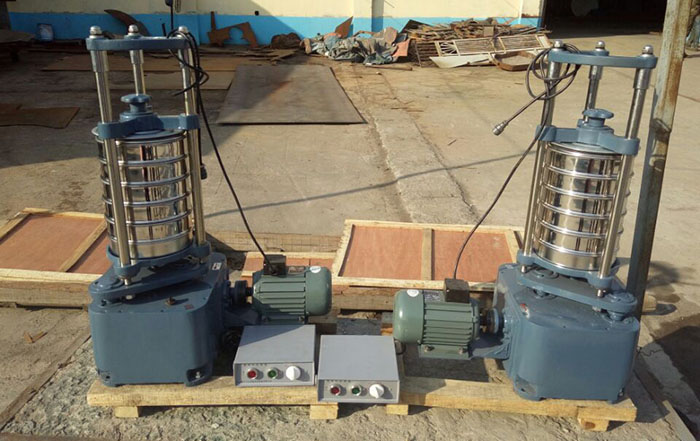

兩臺帶篩框的頂擊式振篩機

九、頂擊式振篩機安裝好保養

1、為穩固振篩機,需用四個地腳緊固。

2、為保護內機件不受損壞,在使用前將箱體面板上的油尺頭取出,加機油3公斤。

3、每次篩分使用后,應擦干凈機體上的篩盤內的殘余灰塵,嚴禁水洗敲擊,按放順序不能顛倒。

4、為穩固振篩機,需用四個地腳緊固。

5、為保護內機件不受損壞,在使用前將箱體面板上的油尺頭取出,加機油3公斤。

6、每次篩分使用后,應擦干凈機體上的篩盤內的殘余灰塵,嚴禁水洗敲擊,按放順序不能顛倒。

7、電機,機箱每年清洗一次,定時器二年加油一次,確保機件的使用壽命,不使用時加防塵罩。

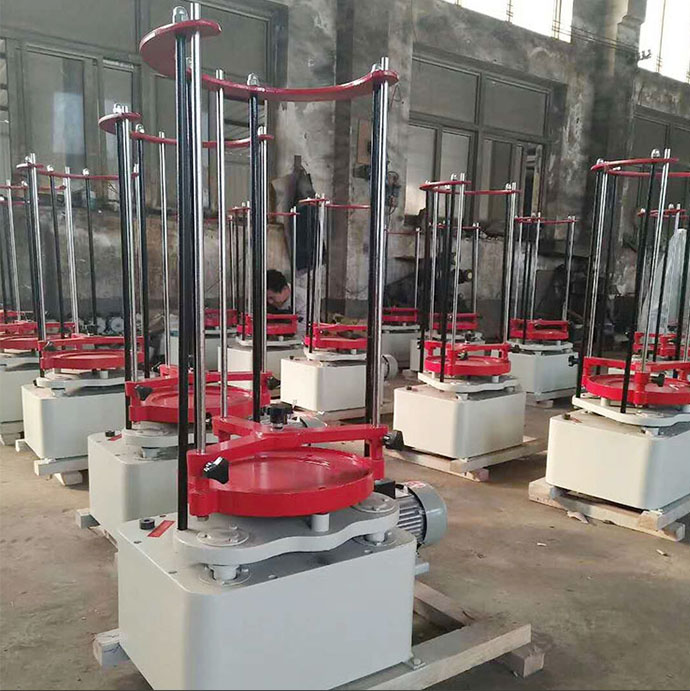

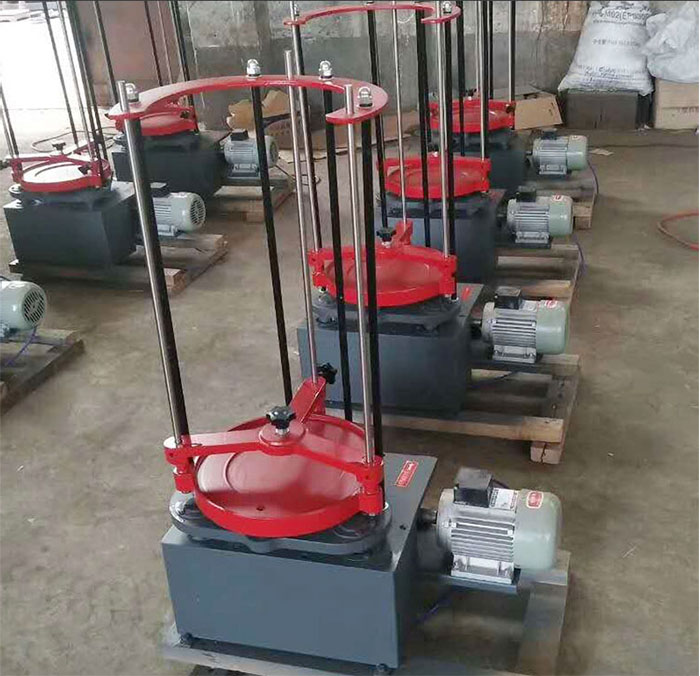

數臺不帶篩框的頂擊式振篩機

十、售后服務:

1、負責對用戶進行遠程技術指導

2、及時提供設備的備件、配件

3、提供設備使用過程中的技術咨詢和支持

4、接到客戶故障通知8個工作時內立即響應

不同款的頂擊式振篩機
